項目類別 : 工業電熱設備

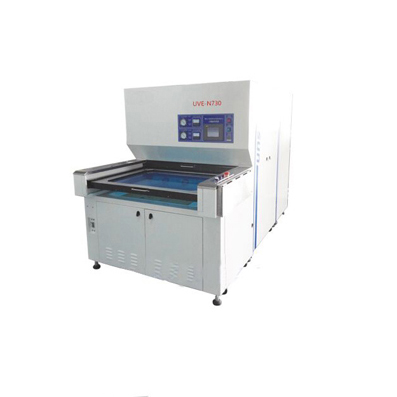

項目名稱 : 工業電熱設備UVE-M730
項目介紹 :
產品名稱：工業電熱設備UVE-M730
總電力：AC380V,350 Hz, 100A 16KVA
電源線：25mm2 ×4CX6m
有效照射面積：1200L×610”W（mm）
曝光均勻度：85％以上
用途：液態防焊綠漆之曝光
燈管：8KW×2燈
點燈時間 ：3sec以內
穩定時間：約3-5分鐘
UV 強 度 選 擇 2KW/5KW（可切換
燈管電流 ：22.5A
使用環境：無塵空調室+20~25C
外尺寸：2941L×1988W×1693H＋100H
檯面溫度：MAX：室溫+5C
機體表面溫度：MAX：室溫+10C
循環水泵 ：NA 水箱容量：36L＋5L（熱交換）
燈管冷卻: 水箱→抽水磅→燈管水套→熱交換器→離子交換器→水箱
→冷卻系統（回風）
外接冷卻水:水溫：20~30C 冰水機：15噸 冰水機：2.5噸
冷卻水流程:水箱→幫浦→燈管→熱交換器→離子罐→水箱
檯面冷卻: 冷氣強制氣冷 檯面切換時間:2.5~3.5Sec
透光材料 :上：MYLAR 下：強化玻璃 吸 真空: 4~5 Sec
檯面高度上：883mm下：807mm
真空度要求: -700mmHg 以上傳動方式:馬達→時規皮帶→檯面
外接氣壓: 5kgf/cm²
真空系統 :真空泵MSV-100-22【真空檢知開關+電磁閥+洩放針閥+ 真空表】→檯面
人機：pro-face品牌LCD觸控式人機界面
水溫度錶 ：NA
PLC控制器：三菱FX-2N系列pro-face
水壓控制器： SNS-C102
壓力調節器： R30008G(1/4”) 冷卻系統 ：705HP渦卷式壓縮機
漏電保護：漏電斷路器 異常緊急開關 25紅色附RESET
冷卻系統保護 水流量保護 超溫保護水流控制 高壓漏電檢知 漏電檢知繼電器
POWER：AC380V 3φ 50/60HZ 350KVA
System：Uniformity above 85%
Available exposure area：1200*610mm(22″*24″×2PCS )
UV Light：Metal halide lamp 8KW X2pc
Operation：Human machine interface +UV does controller
Other:1).LCD screen monitor within Chinese and English,high frequency take samples control system
2). Electromagnetic lock exposure frame ,convenience and Precise
3)upper frame/lamp and lower frame/lamp,can set the energe indepe
