項目類別 : 隧道爐

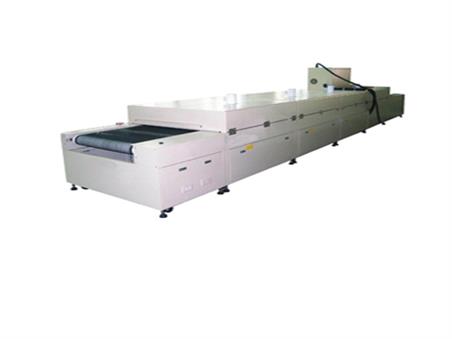

項目名稱 : IR隧道爐 Z BCO-10-3
項目介紹 :
有效寬度：700mm （可定做） 長度：16000mm（可定做）
適用于：FPC/PCB/TP/LCD，薄膜開關，醫用，印刷等行業連續烘烤
18126178948
項目類別 : 隧道爐
|
內尺寸 |
L12000mm×W1100mm×H120mm
|
|
外尺寸 |
L12000mm×W1450mm×H1150mm |
|
材質 |
a、外箱采用SS41# 1.2mm冷軋鋼板經防銹處理后防靜電粉體烤漆，米黃色。
|
|
b、內箱采用SUS430# 1.0mm鏡面不銹鋼板經氬弧焊密封焊接制作。 |
|
|
c、進氣口安裝過濾器、排氣采用三管集中聯排方式、三管集中排氣處安裝過濾器。 |
|
|
d、潔凈型方案設計、不產塵。適用于潔凈生產車間使用。 |
|
|
f、機架采用40*40*1.5mm方通制作，表面粉體烤漆，機架側封板，整機大方美觀。 |
|
|
g、五段式加熱溫度控制、加熱段長10000mm，入料段長1000mm，出料段長1000mm，總長12000mm。 |
|
|
h、采用120K玻纖保溫棉，保溫系數0.013，保溫層80mm，氣體層30mm，外表溫度≤室溫+10℃ |
|
|

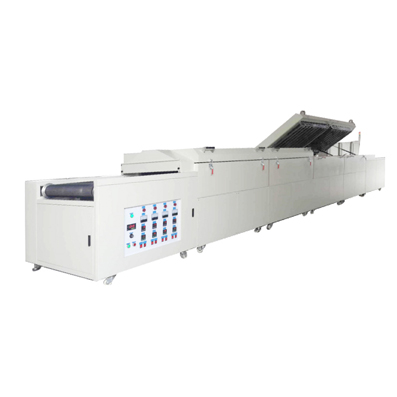

每個加熱段安裝玻璃視窗一扇，人工開啟爐蓋。 |
|
|
輸送系統 |
輸送速度0.3-2m/分鐘。 |
|
采用臺灣渦輪減速馬達，配1:300渦輪減速機，1/2HP臺灣“易能”變頻調速。 |
|
|
2×2特氟龍輸送網，配套防偏裝置，寬度1000mm。 |
|
|
熱風循環系統 |
采用平面垂直噴流式設計方案、上下風壓均衡、產品不漂移。 |
|
采用1HP送風馬達，10.5寸多翼式風輪。 |
|
|
加長風道設計，以緩解氣流壓力。 |
|
|
溫度參數 |
溫度范圍：常溫--200℃可調，常溫--120℃時約需要時間20分鐘。 |
|
常用溫度：120℃。 |
|
|
溫度均勻度：常用120℃時溫差±3℃。 |
|
|
采用日本OMRON E5A型溫度溫控器，PID演算，SSR輸出，控制精度±1℃。 |
|
|
采用臺灣“敏楊”溫度傳感器，感溫精度±0.3℃。 |
|
|
每個溫度段安裝六點式溫度檢測儀一臺，實時顯示爐內溫度。 |
|
|
排氣口排氣量在6-30m³/h。 |
|
|
電力配備 |
AC380V 3φ 50HZ 35KVA
|
|
配備380V 三相電源，電流100A（客戶方配備）
|
